巴斯夫道达尔Port Arthur的裂解汽油装置抽提蒸馏塔倒塌事故
一、事故基本信息
- 事故时间
：2023年9月5日 - 事故地点
：Port Arthur - 装置单元
：裂解汽油（Pygas）装置抽提蒸馏塔（Extractive Distillation Tower） - 企业
：BASF TotalEnergies Petrochemicals LLC - 事故类型
：设备内部化学反应 → 火灾 → 结构失效 → 塔体倒塌
事故发生时装置处于停工检修准备状态（shutdown & maintenance preparation），塔内基本为空。
二、工艺与设备背景
该塔属于芳烃抽提蒸馏系统，典型特点：
处理介质：含硫烃（含H₂S）裂解汽油 内部结构：填料/塔盘 + 不锈钢/碳钢壳体 操作风险： - 硫化腐蚀（Sulfidation）
- 铁硫化物（FeS）沉积
- 停工状态下的“自燃风险”
三、事故演化机理（Process Safety Chain）
1️⃣事故前阶段：水侵入 + 腐蚀反应
上游系统泄漏导致水进入塔系统 在含 H₂S环境 下发生腐蚀反应：
结果：
生成铁硫化物（FeS）沉积 材料减薄（corrosion thinning） 潜在氢损伤风险
FeS 是典型自燃性（pyrophoric）物质
2️⃣停工准备阶段：危险条件累积
装置停工，进行： 脱烃（hydrocarbon removal） 置换操作（通常为氮气） 但关键问题： - FeS未被识别或未处理
- 未建立专项风险控制（如湿润/惰化）
3️⃣触发阶段：开人孔 → 空气进入
检修人员打开人孔（manway） - 空气（O₂）进入塔内
触发关键反应：
特点：
强烈放热（可达700–900°C） 局部热点（hot spot） 可引发： 填料着火 内部火灾

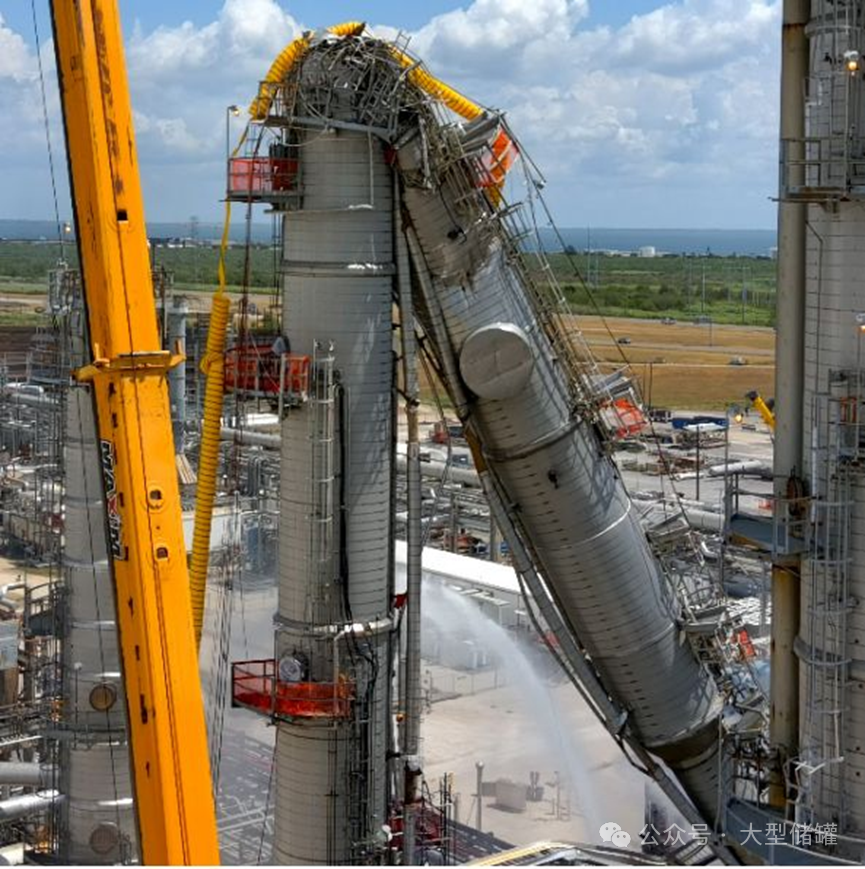

4️⃣失效阶段：火灾 → 结构失稳 → 倒塌
约10:45开始出现火情 约11:45–11:55塔体倒塌
工程失效机制：
高温导致： 局部屈曲（local buckling） 材料强度下降（loss of yield strength） 塔体为高细长比结构（slender column） 最终发生整体结构失稳（global instability）
四、事故后果
装置停产（indefinite shutdown） 重大设备损毁（塔体完全倒塌） 潜在经济损失巨大（CSB统计同类事故总损失约数亿美元级）
五、根本原因分析（Root Cause）
根据CSB及行业分析，可归纳为三类失效：
1️⃣技术失效（Technical Failure）
未识别或控制： - FeS生成机制
- pyrophoric风险
腐蚀与材料退化未充分评估
2️⃣过程安全失效（Process Safety Failure）
开塔前： 未充分惰化（inerting failure） 未保持FeS湿润（wetting failure） 作业许可（PTW）和JSA不足
3️⃣组织与管理失效（核心根因）
知识管理失败（Knowledge Management Failure）
既往已有： - FeS
风险认知 / 行业经验 但： 未纳入操作规程（procedures） 未转化为标准控制措施
本质问题：
“已知风险未制度化（Known hazard not institutionalized）”
六、典型工程教训（Key Engineering Lessons）
1️⃣ FeS风险必须纳入设计与操作基线
适用设备： 含硫系统（H₂S service） 蒸馏塔、反应器、换热器
2️⃣停工检修属于高风险工况（Non-routine hazard）
必须重点控制：
- Air ingress
（空气进入） - Residual deposits
（残留沉积物）
3️⃣强制控制措施（Best Practice）
（1）惰化（Inerting）氮气置换至： O₂ < 2%（典型要求）
（2）湿化（Wetting）保持FeS湿润防止氧化
（3）化学清洗去除FeS沉积
（4）气体检测O₂ / H₂S / CO监测
4️⃣结构安全联动考虑
火灾工况下： 必须考虑结构耐火极限（fireproofing / passive protection） 高塔设备： 局部火灾即可导致整体倒塌
5️⃣知识管理（最关键）
建立闭环：事件 → 经验教训 → 程序 → 培训 → 审核七、总结（工程结论）
该事故是一个典型的：“停工检修阶段 + FeS自燃 + 管理失效”复合型过程安全事故
其本质链条为：水侵入 → 腐蚀 → FeS形成 → 空气进入 → 强放热氧化 → 局部火灾 → 结构失效 → 塔倒塌
