一、钢丝绳毛刺

1、隐患典型照片

2、隐患照片说明

绳筒上钢丝绳毛刺较多。

3、隐患出现的原因

（1）钢丝绳质量有问题；

（2）钢丝绳使用寿命到期;

（3）经常外拉斜吊钢丝绳与硬物碰撞磨损出现毛刺。

正确的做法：塔吊更换钢丝绳时选择合格的供货商，定期对钢丝绳检查一旦发现钢丝断丝毛刺达到更换要求应立即对钢丝绳进行更换，正确引导塔吊驾驶员，严禁违章作业，减少钢丝绳磨损几率；

4、隐患可能带来的后果

钢丝绳毛刺后钢丝绳容易发生断裂导致发生物体打击和塔吊倾覆事故。

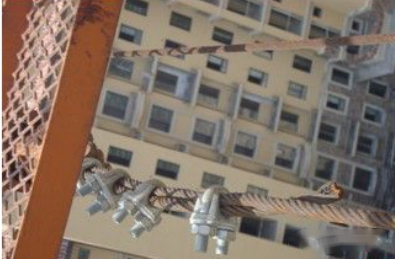

二、钢丝绳绳卡间距不足

1、隐患典型照片

2、隐患照片说明

绳卡间距不足钢丝绳直径的 6 到 8 倍。

3、隐患出现的原因

绳卡螺栓松动没有紧固到位，钢丝绳受力后绳卡游动导致两个绳卡紧靠在一起。正确的做法：绳卡的间距是钢丝绳直接的 6 到 8 倍且绳卡和钢丝绳要匹配。

4、隐患可能带来的后果

如下图所示实际就 2 个绳卡受力，当钢丝绳受力后容易从绳卡中抽出发生物体打击事故和塔吊倾覆事故。

三、钢丝绳绳卡方向错误

1、隐患典型照片

2、隐患照片说明

钢丝绳绳卡安装方向错误。

3、隐患出现原因

安装工安装的时候没有注意规范要求和钢丝固定要求，将固定的方向安装反了，正确的做法：是绳卡“U”型那端固定在钢丝绳短边那侧，而且三个或者四个的绳卡方向是一致的。

4、隐患可能带来的后果

钢丝绳容易从绳卡中抽出，容易引起物体打击事故和塔吊倾覆事故。

四、钢丝绳绳卡螺栓缺少

1、隐患典型照片

2、隐患照片说明

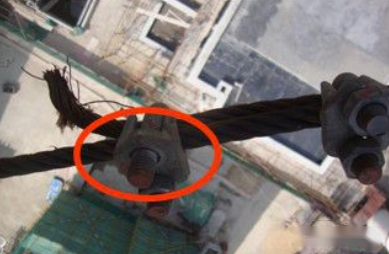

钢丝绳绳卡螺栓缺少一个（补充：钢绳绳用绳卡固定的，绳卡数量不得少于三个，两个绳卡之间的距离为 6—8 倍的钢丝绳直径）。

3、隐患出现原因

安装工比较粗心在安装时掉落一个螺栓后没有及时加上。

4、隐患可能带来的后果

钢丝绳受力后本来三个绳卡进行固定，现在最后一个绳卡不起作用容易引起钢丝绳从绳卡中抽出，容易引起物体打击事故和塔吊倾覆事故。

五、防扭装置缺失

1、隐患典型照片

2、隐患照片说明

大臂前端缺少钢丝绳防钮装置且钢丝绳采用打结的方式来固定。

3、隐患出现原因

安装固定主钩钢丝绳的安装工习惯在前面打个结以防钢丝从绳卡中抽出。

4、隐患可能带来的后果

钢丝绳不允许折弯和打结容易发生钢丝绳断裂事故，如果吊钩吊重物的话有可能引起塔吊倾覆事故。

六、压板缺失

1、隐患典型照片

2、隐患照片说明

钢丝绳滚筒上的固定钢丝绳压板缺失。

3、隐患出现原因

安装工在更换钢丝绳后压板丢失，为了让设备尽早能用就用一个绳卡来做钢丝绳的压板。

4、隐患可能带来的后果

当绳筒上的钢丝绳少于三圈时钢丝绳固定不住从绳卡里抽出，发生吊钩上的重物坠落砸到底下的人群，更严重有可能发生塔吊倾覆事故。

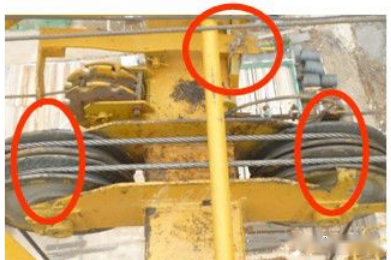

七、主钩钢丝绳放跳槽保险缺失

1、隐患典型照片

2、隐患照片说明

小车断绳保险用铁丝绑扎；主钩钢丝绳防跳槽保险缺失。

3、隐患出现原因

每次更换钢丝绳时被安装工割掉，然后恢复的时候没有恢复好，久而久之防跳槽装置缺失如图所示。

4、隐患可能带来的后果

防跳槽装置失灵后，钢丝绳稍微歪拉一点，再一起吊容易从滑轮里跳出直接跟小车的金属结构接触，如果吊钩上吊的重物比较重的在高速起钩过程中容易割断钢丝绳，引起吊物下落砸到地面上的操作工，更严重的大臂由于突然失重会引起倾覆事故。

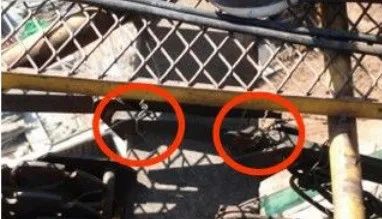

八、小车钢丝绳防断绳装置用铁丝绑扎

1、隐患典型照片

2、隐患照片说明

小车钢丝绳防断绳装置用铁丝绑扎。

3、隐患出现的原因

（1）小车钢丝绳运行过程中松动，防断绳装置与大臂的腹杆碰撞驾驶员嫌烦用铁丝进行绑扎；

（2）小车换钢丝绳后没有将防断绳装置松开。

4、隐患可能带来的后果

当小车钢丝绳突然断裂后小车无保护不能停在原位，当吊钩吊的重物时小车钢丝绳断裂后继续向前滑行超过力矩范围会引起塔吊的倾覆。

九、跳槽保险失灵

1、隐患典型照片

2、隐患照片说明

小车钢丝绳防跳槽保险失灵。

3、隐患出现的原因

（1）安装的时候没有安装到位；

（2）换小车钢丝绳后没有继续安装到位。

4、隐患可能带来的后果

小车钢丝绳跳槽，引起小车钢丝绳断裂，小车失控严重引起塔吊倾覆。

十、小车缺少断轴保险

1、隐患典型照片

2、隐患照片说明

小车缺少断轴保险。

3、隐患出现的原因

设备出厂时没有安装。

4、隐患可能带来的后果

小车滚轮轴断裂后无保护直接从大臂上坠落，有可能引起塔吊倾覆。

十一、回转限位的齿轮缺失，限位线未接

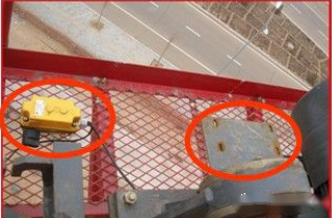

1、隐患典型照片

2、隐患照片说明

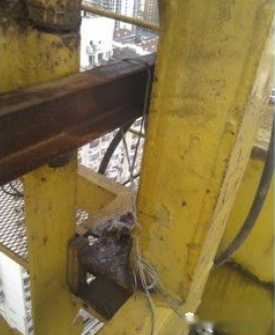

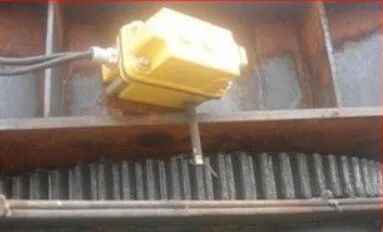

回转限位的齿轮缺失，限位线未接。

3、隐患出现的原因

运行过程中齿轮掉落没有及时更换，驾驶员嫌转到一定位置必须往回转麻烦索性把限位线剪了。

4、隐患可能带来的后果

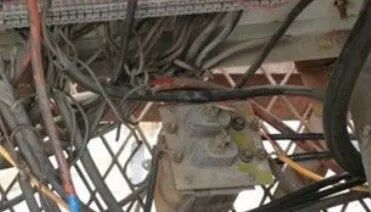

如下图所示主电缆缠绕的跟麻花一样，长期这样容易将主电缆绕断。

5、正确做法

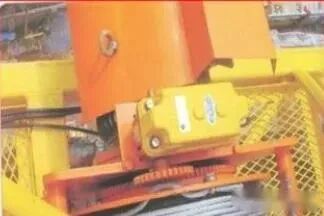

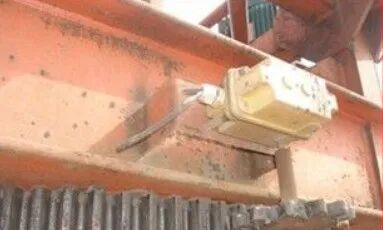

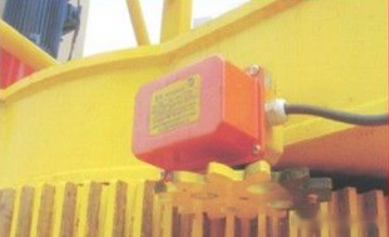

▲安装正确完好的回转限位装置

十二、小车限位失灵

1、隐患典型照片

2、隐患照片说明

小车限位失灵。

3、隐患出现的原因

（1）安装未到位；

（2）由于大臂覆盖不够，项目上维修工经常把小车限位摘除，让小车尽量往前走到大臂的最前端来满足吊装。

4、隐患可能带来的后果

（1）如下图所示由于小车限位失灵小车上的部件与主钩钢丝绳的绳卡发生碰撞，容易改变绳卡的间距，钢丝绳容易脱卡；

（2）如下图所示小车一直往前跑跑到最前端的挡块，如果驾驶员粗心继续往前腿小车的话容易将小车开飞出大臂。

十三、高度限位拆除

1、隐患典型照片

2、隐患照片说明

高度限位摘除

3、隐患出现的原因

（1）安装未到位；

（2）塔吊在运行过程中附墙没有及时安装，只有把高度限位摘除才能勉强进行吊装。

4、隐患可能带来的后果

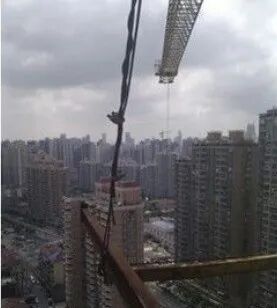

没有高度限位进行控制如下图所示吊钩直接冲到顶部易发生钢丝断裂，如果吊着重物一旦钢丝绳断裂会发生塔吊倾覆事故。

十四、配重块减少

1、隐患典型照片

2、隐患照片说明

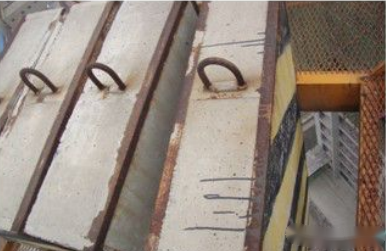

配重块减少后未连成整体，配重减少的空洞没有封闭。

3、隐患出现的原因

由于施工现场需要大臂要缩短导致平衡臂上的配重也要减少，少了一块配重后相互之间间隙就增大容易发生配重之间相互撞击现象，配重又未连成一体，空洞又没有进行封闭就出现图中现象。

4、隐患可能带来的后果

配重经常撞击后造成配重自身损坏重量减轻，整个塔吊不能平衡易发生倾覆事故。

5、正确做法

用扁铁将几块配重包起来让其成为一个配重块防止相互之间的撞击。

十五、无防雨措施

1、隐患典型照片

2、隐患照片说明

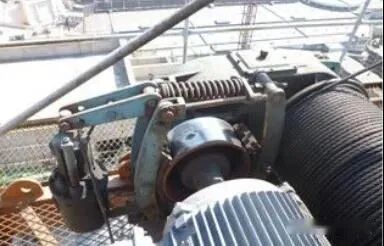

刹车轮处无防雨措施

3、隐患出现的原因

设备陈旧防雨罩损坏

4、隐患可能带来的后果

雨雪天气时刹车片与轮毂之间有水打滑刹不住车，吊物自由下滑容易发生物体打击事故。

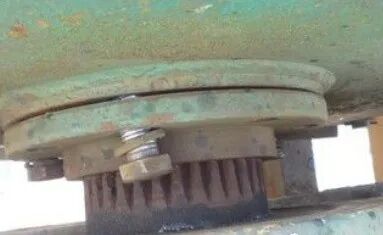

十六、螺栓脱落和松掉

1、隐患典型照片

2、隐患照片说明

联轴器处的联接螺栓脱落和松掉。

3、隐患出现的原因

安装过程中螺栓未紧固到位，在运行过程中受到振动的作用而脱落。

4、隐患可能带来的后果

当塔吊吊物时，联轴器突然与减速机分离，绳筒钢丝绳突然下滑导致物体自由下落发生物体打击，严重的塔吊发生倾覆。

十七、钢丝绳起鼓

1、隐患典型照片

2、隐患照片说明

钢丝绳起鼓

3、隐患出现的原因

钢丝绳缺少排绳装置或者排绳装置失灵导致钢丝绳在绳筒上相互挤压起鼓。

4、隐患可能带来的后果

起鼓的钢丝绳在使用过程中容易断裂，易发生物体打击事故与塔吊倾覆事故。

十八、总接触器损坏

1、隐患典型照片

2、隐患照片说明

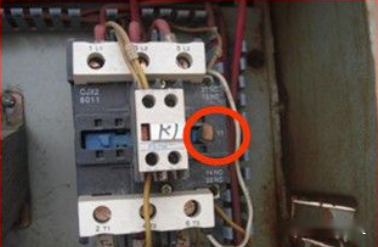

总接触器损坏使用木塞强行工作

3、隐患出现的原因

接触器损坏后没有及时更换配件，维修工或司机使用木塞强行将接触器工作。

4、隐患可能带来的后果

接触器损坏后没有及时更换的话，对电动机的线圈保护不够容易把电动机的线圈烧坏，也给塔吊维修带来更大的麻烦。

十九、电箱损坏

1、隐患典型照片

2、隐患照片说明

平衡臂上的配电箱门损坏，配电箱内电器元件脱落。

3、隐患出现的原因

配电箱陈旧箱门脱落，电器元件老化长期的振动固定螺栓断裂而脱落。

4、隐患可能带来的后果

雨雪天气配电箱进水导致电路短路，发生触电事故或火灾事故。

二十、尿瓶未清理

1、隐患典型照片

2、隐患照片说明

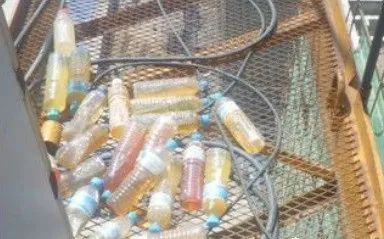

平衡臂电箱处堆满尿瓶

3、隐患出现的原因

男驾驶员在塔吊上小便堆积所致，特别是一台塔吊两个驾驶员的时候都不愿意清理对方的尿瓶。

4、隐患可能带来的后果

（1）影响塔吊的美观，特别是夏天带来恶臭；

（2）晚上加班的司机有可能踩到瓶子而摔跤。

二十一、手柄无自动复位功能

1、隐患典型照片

2、隐患照片说明

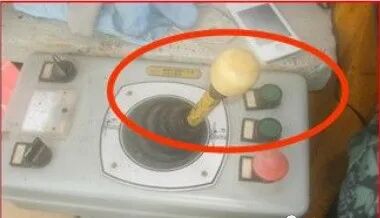

操作台手柄无自动复位功能。

3、隐患出现的原因

机械出厂的时候就没有设置自动复位功能（老机子）。

4、隐患可能带来的后果

驾驶员驾驶的时候不注意减速，易高档冲过限位发生事故。

二十二、取暖不规范

1、隐患典型照片

2、隐患照片说明

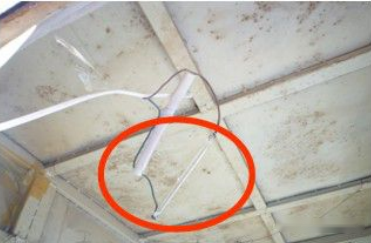

驾驶室内取暖（照明）设施不符合要求。

3、隐患出现的原因

驾驶员私拉乱接。

4、隐患可能带来的后果

（1）发生触电事故；

（2）容易发生火灾事故。

二十三、PE线接错

1、隐患典型照片

2、隐患照片说明

驾驶室内开关箱 PE 线接法错误。

3、隐患出现的原因

安装塔吊的电工图省事直接将进线的PE线和出线的PE线连接没有与箱体的金属外壳进行电气联接，另外还有的索性不做任何联接。

4、隐患可能带来的后果

发生漏电事故时，漏电电流不能及时通过 PE 线传递到接地体上而发生触电伤亡事故。

二十四、驾驶室底部固定不牢

1、隐患典型照片

2、隐患照片说明

驾驶室底部固定不牢。

3、隐患出现的原因

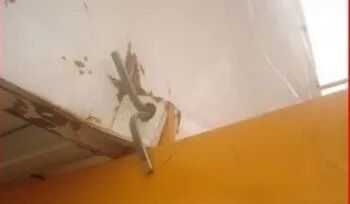

安装单位不负责任缺少固定销轴利用开口销和铁丝替代。

4、隐患可能带来的后果

在强对流天气时，驾驶固定不牢发生驾驶室坠落。

二十五、销轴缺失

1、隐患典型照片

2、隐患照片说明

回转下支座与套架联接销轴缺失。

3、隐患出现的原因

（1）安装时安装人员马虎忘了安装；

（2）销轴的开口销脱落造成销轴自动退出掉落；

（3）回转下支座与套架的孔不同轴，导致销轴安装不上。

4、隐患可能带来的后果

这样的情况造成另外三个销轴受力不均匀，可能发生塔吊倾覆事故。

二十六、螺栓松动

1、隐患典型照片

2、隐患照片说明

回转机构内的连接螺栓松动。

3、隐患出现的原因

（1）出厂的时候螺栓未紧固到位；

（2）长期回转运行中螺栓的松动未及时发现而采取紧固。

4、隐患可能带来的后果

运行过程发出刺耳的声音，连接螺栓有崩断的可能，如果多颗螺栓断裂有可能造成回转解体。

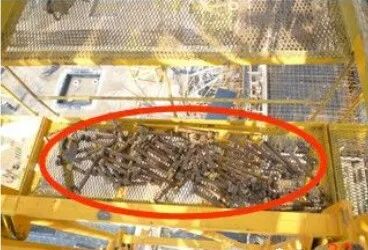

二十七、杂物未清理

1、隐患典型照片

2、隐患照片说明

标准节联接螺栓堆积在顶升操作平台上。

3、隐患出现的原因

安装队伍图省事一次性将标准节螺栓放置到操作平台上，顶升完成后没有将其收拾直接放在操作平台上。

4、隐患可能带来的后果

（1）安装人员与设备检查人员踩到螺栓打滑造成摔伤；

（2）超过操作平台边缘高度的螺栓易发生坠落造成物体打击事故。

二十八、踏步变形

1、隐患典型照片

2、隐患照片说明

顶升踏步严重变形

3、隐患出现的原因

（1）本身材质有问题；

（2）千斤顶顶的时候位置没有固定好，顶升时候位置顶偏（常见情况）；

（3）此标准节不是出自原厂，踏步的位置和大小与其它标准节不一样。

4、隐患可能带来的后果

顶升时，千斤顶从踏步里滑出造成塔吊倾覆。

二十九、铁丝固定

1、隐患典型照片

2、隐患照片说明

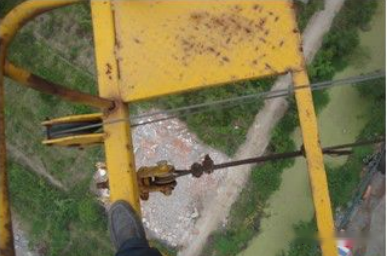

引进平台悬挑梁根部固定采用铅丝固定。

3、隐患出现的原因

在顶升过程中，根部固定的螺栓断裂为了不让顶升停下，安装队伍自行用铅丝将其根部固定。

4、隐患可能带来的后果

一旦铅丝承受不了其拉力发生断裂，而此时标准节正好在引进平台上易发生标准节高处坠落。

三十、引进平台

1、隐患典型照片

2、隐患照片说明

标准节引进平台斜拉使用钢丝绳。

3、隐患出现的原因

（1）早期几个小厂出的塔吊出厂的时候就是钢丝绳斜拉；

（2）原厂的斜拉断裂后，维保单位自行改装的斜拉。

4、隐患可能带来的后果

斜拉钢丝绳受到磨损断裂，引进平台上的标准节从高处坠落。

三十一、开口销问题

1、隐患典型照片

2、隐患照片说明

套架与回转机构联接销轴的开口销断裂在销轴孔内。

3、隐患出现的原因

每次安装时没有更换开口销，使得开口销长期腐蚀断裂在孔中。

4、隐患可能带来的后果

塔吊的长期运行中，销轴往外退，回转机构与套架脱离，塔吊发生倾覆。

三十二、压板螺栓断裂

1、隐患典型照片

2、隐患照片说明

千斤顶销轴的固定压板螺栓断裂一个。

3、隐患出现的原因

千斤顶长期受力作用下，压板螺栓受力超过自身的强度而发生断裂。

4、隐患可能带来的后果

销轴固定不住往外退，千斤顶在顶升过程中与套架脱落，塔吊发生倾覆。

三十三、压力表损坏

1、隐患典型照片

2、隐患照片说明

液压泵的开关未安装，压力表损坏（指针不能归零）。

3、隐患出现的原因

长期运输安装过程中碰撞损坏后未及时更换。

4、隐患可能带来的后果

液压泵缺少开关：

（1）易发生漏电和触电事故；

（2）缺少开关对液压泵的控制不便；

（3）压力表损坏不易观察液压缸压力情况不能保证顶升的安全完成。

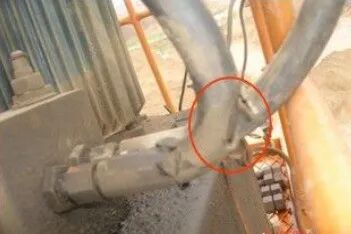

三十四、油管破损

1、隐患典型照片

2、隐患照片说明

液压输油管破损。

3、隐患出现的原因

长期运输安装过程中磨损、碰撞所致。

4、隐患可能带来的后果

（1）在刚顶升的时候千斤顶没有压力顶升失败；

（2）液压油泄漏如果此时单向溢流阀工作的话，套架将停在半空中上不能上下不能下，（此时的处理方法：利用人工调节单向溢流阀慢慢将油缸里的液压油放出使套架下降之安全位置）如果液压油泄漏的同时单向溢流阀不工作的话（不工作的情况不多），套架迅速自行下落发生塔吊倾覆事故。

三十五、液压油泄露

1、隐患典型照片

2、隐患照片说明

液压油泄漏。

3、隐患出现的原因

（1）油管老化破裂；

（2）油管与油缸的接口处安装不到位在压力作用下发生破损。

4、隐患可能带来的后果

1）在刚顶升的时候千斤顶没有压力顶升失败；

2）如图所示时液压油泄漏如果此时单向溢流阀工作的话，套架将停在半空中上不能上下不能下，（此时的处理方法：利用人工调节单向溢流阀慢慢将油缸里的液压油放出使套架下降之安全位置）如果液压油泄漏的同时单向溢流阀不工作的话（不工作的情况不多），套架迅速自行下落发生塔吊倾覆事故。

三十六、导向轮缺失

1、隐患典型照片

02、隐患照片说明

顶升套架的导向轮缺失。

03、隐患出现的原因

安装的时候没有安装。

04、隐患可能带来的后果

顶升的时候对大臂与平衡臂之间前后重量是否平衡判断不足，往往这个时候凭安装人员的经验来顶升塔吊，容易发生塔吊倾覆事故。

三十七、间隙过大

1、隐患典型照片

2、隐患照片说明

顶升套架的导向轮偏位，导向轮与标准节主弦之间的间隙过大。

3、隐患出现的原因

（1）顶升时塔吊大臂和平衡臂之间重量不相等即塔吊没有在平衡位置时千斤顶就开始顶升套架；

（2）千斤顶顶的时候发生了偏位。

4、隐患可能带来的后果

顶升时由于前后不平衡发生塔吊倾覆。

三十八、平台防护栏

1、隐患典型照片

2、隐患照片说明

顶升操作平台的防护栏杆没有安装到位。

3、隐患出现的原因

安装队伍疏忽大意责任心不强。

04、隐患可能带来的后果

安装人员在安装的时候或其他相关人员依靠栏杆发生高处坠落事故。

三十九、标准节氧化

1、隐患典型照片

2、隐患照片说明

标准节金属表面氧化严重。

3、隐患出现的原因

（1）标准节在保养的时候表面除锈没有除干净就在上面刷油漆空气能够进入到油漆里面，在下雨的过程中水与油漆里面的空气加速的表面的氧化；

（2）很多男驾驶员在该位置撒尿，尿液加速了其表面的氧化速度。

4、隐患可能带来的后果

该处氧化腐蚀严重容易产生裂痕。

四十、标准节开裂

1、隐患典型照片

2、隐患照片说明

标准节在图示位置发生开裂的现象。

3、隐患出现的原因

出现图示的情况的标准节往往在基础节处：

（1）有可能是材质的问题。

（2）塔吊长期旋转底部的扭矩比较大引起的开裂。

4、隐患可能带来的后果

标准节在该处断裂塔吊倾覆。

四十一、单螺母

1、隐患典型照片

2、隐患照片说明

标准节的联接螺栓单螺母，防松螺母没有紧固到位。

3、隐患出现的原因

安装单位没有安装到位，螺栓没有紧固到位。

4、隐患可能带来的后果

该处的标准节螺栓经常松动，导致另外三个处受力不均匀发生断裂，导致塔吊倾覆。

四十二、基础螺栓

1、隐患典型照片

2、隐患照片说明

基础螺栓防松螺母未紧固到位。

3、隐患出现的原因

（1）安装单位比较马虎没有安装到位；

（2）该螺母丝牙有问题紧固不到位。

4、隐患可能带来的后果

防松螺母紧固不到位导致该螺栓经常松动，对另外三个基础脚螺栓受力不均匀易造成另外三个基础脚螺栓断裂而导致塔吊倾覆。

四十三、防雷接地

1、隐患典型照片

2、隐患照片说明

接地电阻与基础节进行焊接导致对防雷接地的测试困难。

3、隐患出现的原因

接地电阻的做法不正确，不应该使用焊接应该使用螺栓连接，要测电阻的时候将螺栓松开测好后再将扁铁用螺栓紧固到位。（一般使用焊接的做法接地电阻是不测量的，很少有人做一次割一次再焊一次）另外防雷接地体不能直接埋在混凝土基础里面，要埋设在其外面土体里。

4、隐患可能带来的后果

接地电阻与基础节进行焊接导致对防雷接地的测试困难。

四十四、钢丝绳挤压

1、隐患典型照片

2、隐患照片说明

钢丝绳挤压变形。

3、隐患出现的原因

（1）安装塔吊钢丝绳时受到重物的挤压；

（2）钢丝绳在绳筒上排列不整齐，钢丝绳之间的相互挤压。

4、隐患可能带来的后果

钢丝绳容易在挤压变形处发生断裂导致发生物体打击和塔吊倾覆事故。

四十五、钢丝绳断股

1、隐患典型照片

2、隐患照片说明

钢丝绳断股。

3、隐患出现的原因

钢丝绳发生断丝后没有及时发现继续使用导致整股钢丝绳断裂。

4、隐患可能带来的后果

钢丝绳发生断裂导致发生物体打击和塔吊倾覆事故。
